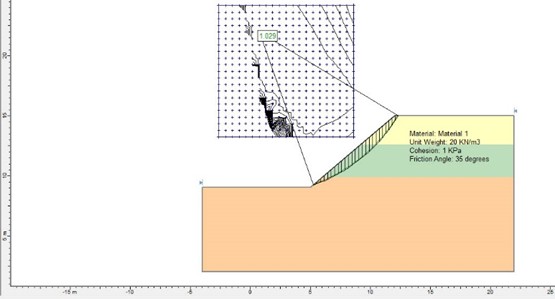

SLOPE STABILITIES
การวเคราะห์ เสถียรภาพของลาดชัน
Soil Parameters

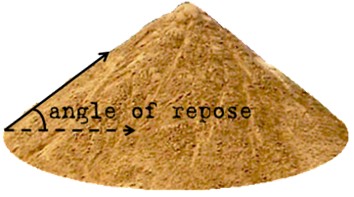

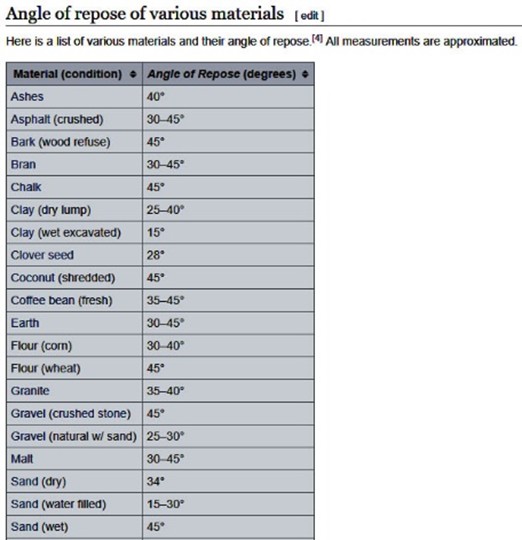

Angle of Repose

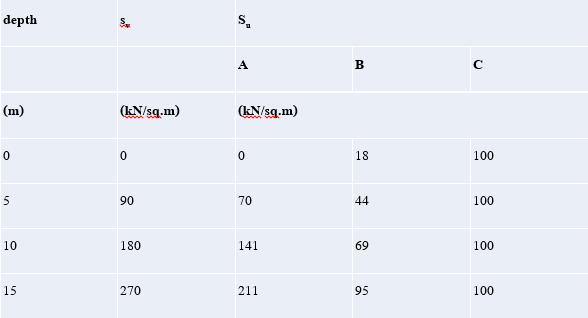

ดินชนิดใดแข็งแรงกว่ากัน ?
Soil A: cu = 0 kN/sq.m, f = 38o ชนิดดินทราย
Soil B: cu = 18 kN/sq.m, f = 20o ชนิดดินทรายผสมดินเหนียว ในการออกแบบใช้ดินชนิดนี้เพราะสมเหตุสมผล
Soil C: cu = 100 kN/sq.m, f = 0o ชนิดดินเหนียว

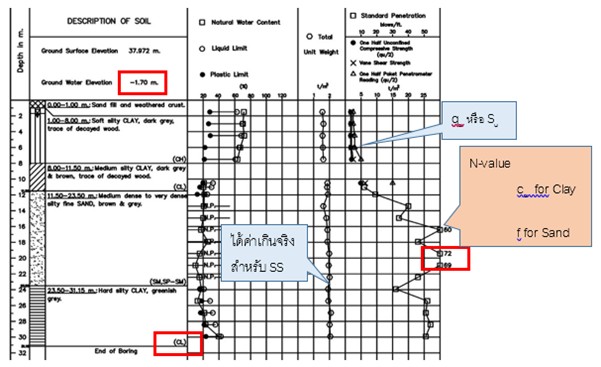

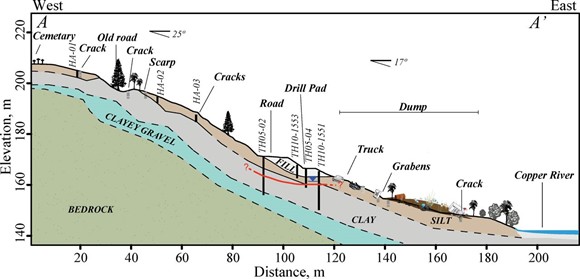

Groundwater Level
การออกแบบ เราจะใส่ระดับน้ำกันอย่างไร ?
เพื่อควบคุมพฤติกรรมให้เป็นไปตามออกแบบให้ใส่ Hold Drain ออกไป 2 เมตร

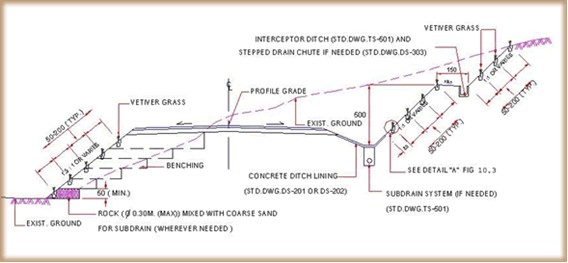

Drainage System

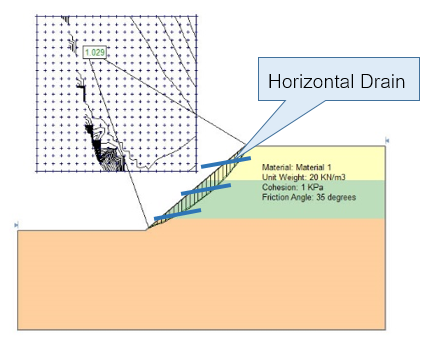

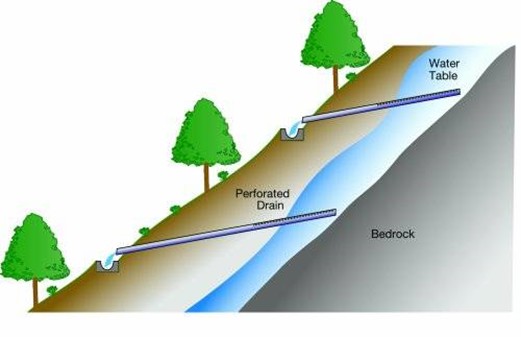

- Horizontal Drain
- Vertical Drain
- Subdrain

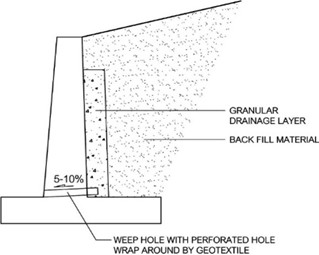

- Weep hole
- Interceptor Ditch

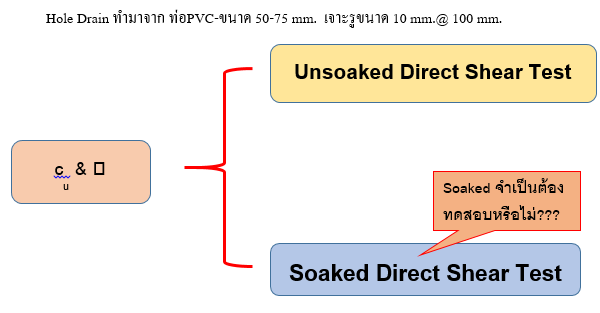

Hole Drain ทำมาจาก ท่อPVC-ขนาด 50-75 mm. เจาะรูขนาด 10 mm.@ 100 mm.

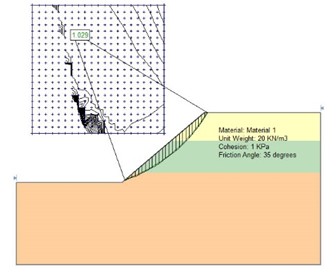

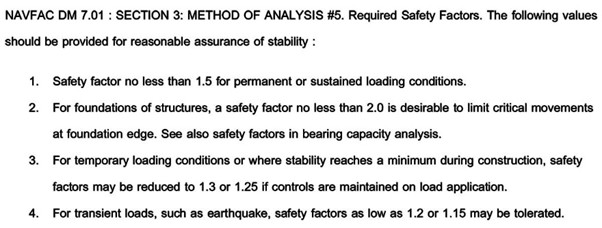

FS Criteria

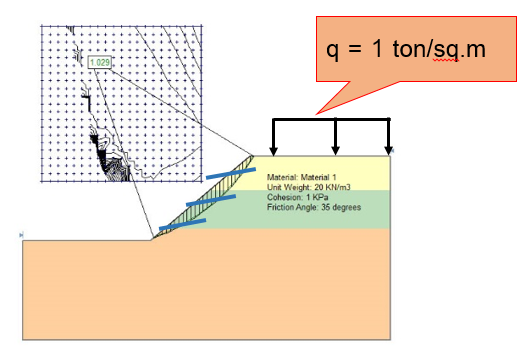

Live Load
- Standard Truck and Live Load
- AASHTO (Standard and Specification for Highway Bridge) เสนอให้ใช้ Standard Truck and Lane Load

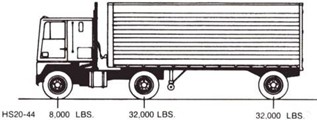

- รถบรรทุกชนิด H20-44 สำหรับเพลาเดี่ยว และ HS20-44 สำหรับเพลาคู่
- น้ำหนักกดเพลา (Axle Load) = 32,000 lbs เทียบเป็น uniform load
= 640 lbs/ft of load lane
= 0.95 tons/sq.m
คิด impact load หรือไม่ ?
AASHTO (Standard and Specification for Highway Bridge)
กำหนด ไม่ต้องนำ Impact Load มาพิจารณากับโครงสร้างดังนี้:
(1) Abutments, Retaining Walls, Piles
(2) Foundation Pressures and Footings
(3) Timber Structures
(4) Sidewalk Loads
(5) Culverts and Structures having 3 feet or more cover

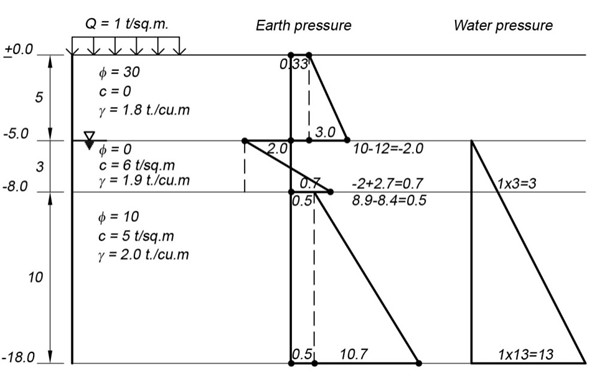

Groundwater Level

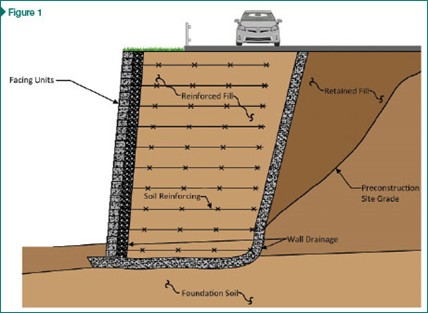

RETAINING STRUCTURE

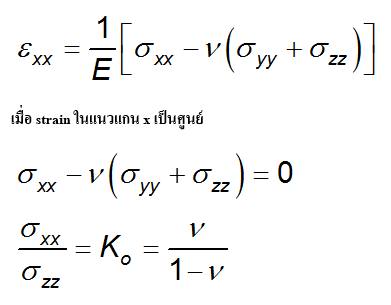

Ko จากกฎของ Hooke

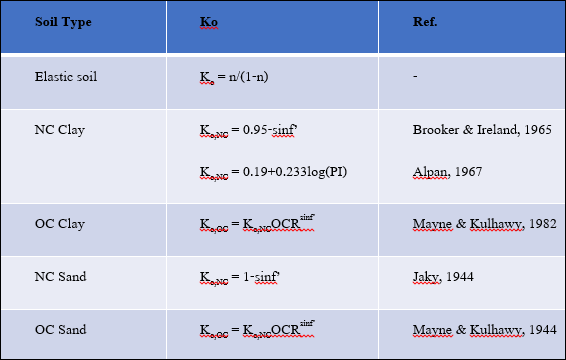

Ko ปัจจุบัน

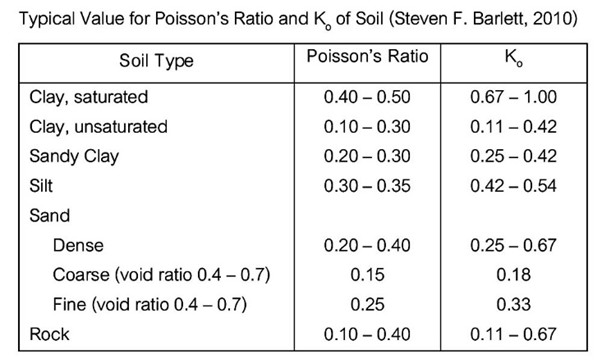

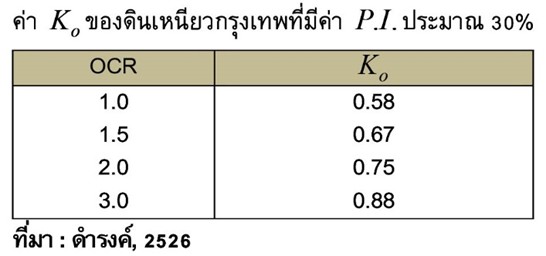

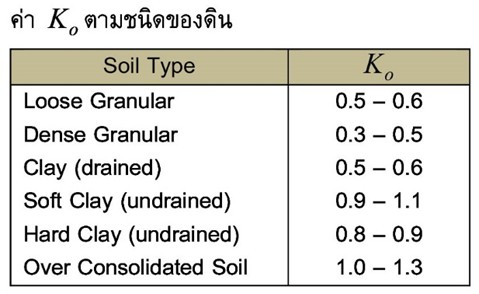

Ko ค่าโดยทั่วไป (Typical)

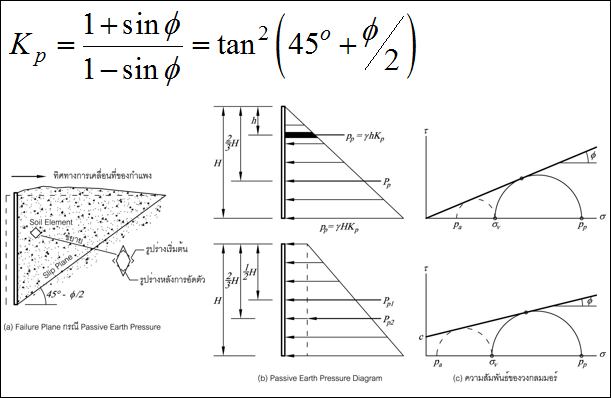

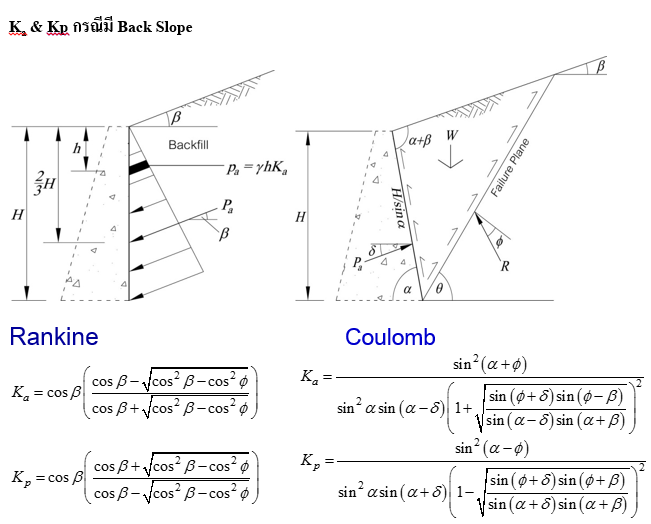

Kp ของ Rankine

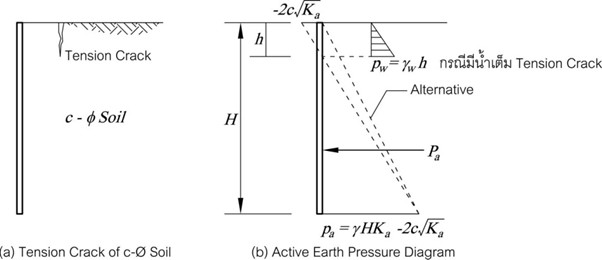

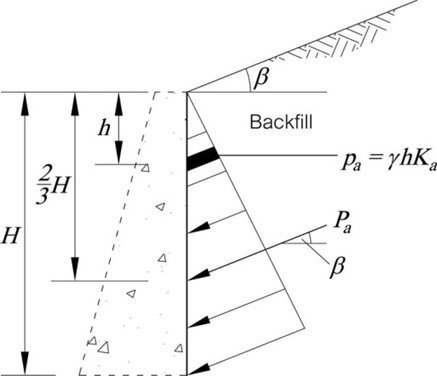

Ka ของ Rankine

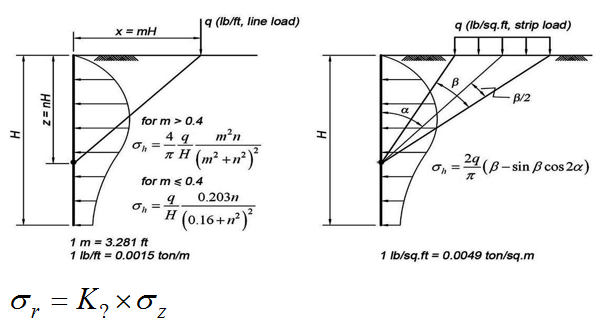

แรงดันด้านข้างจาก Live Load
